振動台是否滿足測試條件,了解這幾點省很多事！

振動試驗項目開展之前，需要拿到測試條件，清楚的明確你想要的結果，這個時候就要判定你所選擇的振動台設備能否滿足要求，需要進行精確的計算。對於剛剛接觸振動試驗台的新人又會覺得無從下手，本文從實際應用的角度簡單介紹如何判定。

一、了解振動台的原理和結構

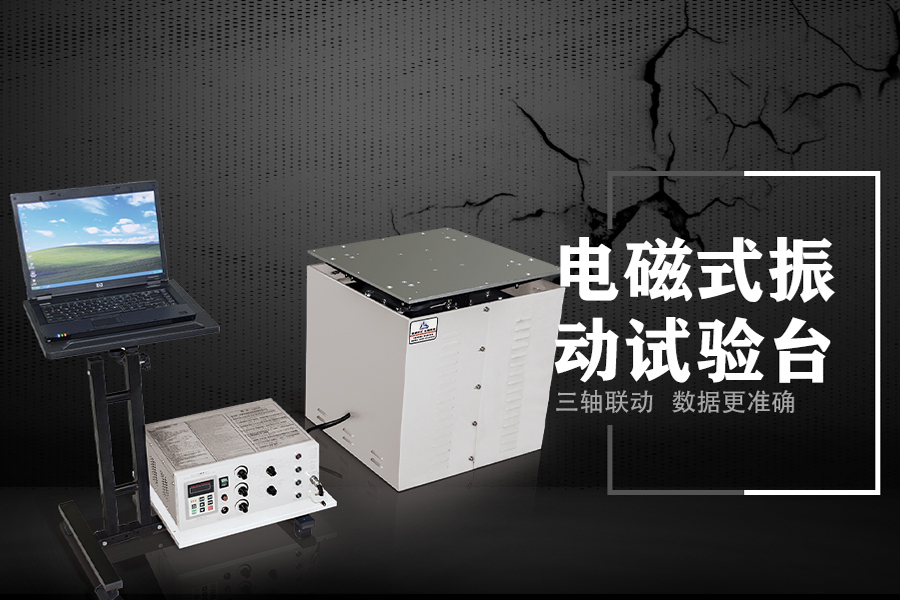

振動台係統有幾大部分組成，台體、控製儀、功率放大器（簡稱功放）、振動台、製冷單元（有風冷、水冷、油冷多種形式）、傳感器。

    驅動線圈中通入交流電，動圈將受到磁場交變力的作用，使活動係統產生運動，即電→磁→力。由於試樣尺寸及安裝方式的不同，一般都需要安裝垂直擴展台麵。又因為試驗要求水平方麵的振動台，一般也需要有水平滑台。

垂直擴展台麵（方形，圓形）

水平滑台的組成：導軌、花崗岩平台、金屬台麵、連接頭、油壓係統等。通過油壓係統在花崗岩平台和金屬台麵之前泵入潤滑油形成油膜，便於減小金屬台麵沿著導軌在水平向運動的摩擦力。金屬台麵通過連接頭與振動台連接。

二、振動試驗需要考慮的條件

最重要最基本的一個公式：f=ma

1、推力  單位是牛（N）

推力一般有振動台標稱最大推力，平常所說的多少噸台子，或者多少公斤的台子。推力的單位是牛頓（N），力的單位換算成質量單位就是噸或者千克，比如標稱80KN的振動台通常稱作8噸的台子。

2、質量 單位是千克

質量分為以下幾個可能的部分

1）試樣的質量m1

2）夾具的質量m2

3）連接頭的質量（一般是水平向試驗時需要計入）m3

4）擴展台麵的質量（水平滑台或者垂直擴展台麵的質量）m4

5）動圈的質量（這是基本是一個恒定值）m5

所以m=m1+m2+m3+m4+m5+…

3、試驗要求的最大加速度單位：m/s^2或者g

 換算關係：10*m/s^2=g

 隨機振動中用加速度均方根值（Grms 單位：g）

 Grms由ASD或者PSD通過複雜的計算得到。

PSD曲線圖例

功率譜密度（PSD單位：g^2/Hz）

加速度譜密度（ASD 單位：(m/s^2)^2/Hz）

兩者換算關係：

1 g^2/Hz=(9.8 m/s^2)^2/Hz=96.04 m^2/s^3

4、位移，單位mm

一般振動台都會標稱比如：最大位移（p‐p）：76mm，隻要不超過這個就可以了。

5、頻率範圍，一般的電動振動台的頻率雖然標稱頻率範圍：2～2700Hz，但是實際一般工作頻率在5~2500Hz範圍，如果低於5Hz或者高於2500Hz就有可能做不了。

 根據經驗：客戶給到的振動試驗條件，一般能夠給到的較多的是試樣質量（重量），最大加速度值或者Grms值ASD或PSD。這樣我們就可以計算現有設備能否滿足相關條件，同時還要考慮瞬間超載的情況，通常這個係數為0.8。

因此f=ma就必須細化為:

f=(m1+m2+m3+m4+m5+…)a/0.8

實例：

客戶給出條件：1kg試樣，加上夾具不會超過5kg，最大加速度要30g，問8噸推力振動台能否滿足X、Y、Z三向振動試驗要求？

逐一確認上式中（所列數據均時臨時假定）：

m1=1kg（試樣）

m2=4kg（夾具）

m3=15kg（連接頭，水平方向需要計入）

m40=50kg(垂直擴展台)

m41=300kg(水平台麵)

m5=60kg（動圈）

X、Y向一般定義為水平向，Z向定義為垂直向。

水平向計算驗證：

f=(m1+m2+m3+m41+m5+…)a/0.8

=(1+4+15+300+60)*30/0.8

  =14250kg

 =142500N>80000N

該值大於8噸的推力，所以不能滿足。

垂直向計算驗證：

f=(m1+m2+m40+m5+…)a/0.8

 =(1+4+50+60)*30/0.8

 =4312.5kg

 =43125N<80000N

該值小於8噸的推力，所以可以滿足。
