振動台的結構分類以及選型攻略！

多年來,國內實驗室力學環境模擬試驗的規模與投資、涉及行業的領域與深度、參與人員的數量與技能發生質的改變，對推動國內振動台的振動試驗發展有很大的影響，而目前振動台已廣泛用於航空航天、電子電器、艦船、兵器、交通機車等眾多領域！

很多企業在啟動振動台項目采購前，相關負責人都會得到技術部或者工程的技術參數要求去市場上詢價，而大多數人其實對振動台完全不懂不知道區別分類，也不懂得選型。這就導致了浪費了很多人力物力最後買回去的振動台根本達不到試驗標準，下麵免费AV人体片在线观看會振動台的結構，分類，選型進行一個基本的講解希望能幫到大家！

1、振動台的原理和結構

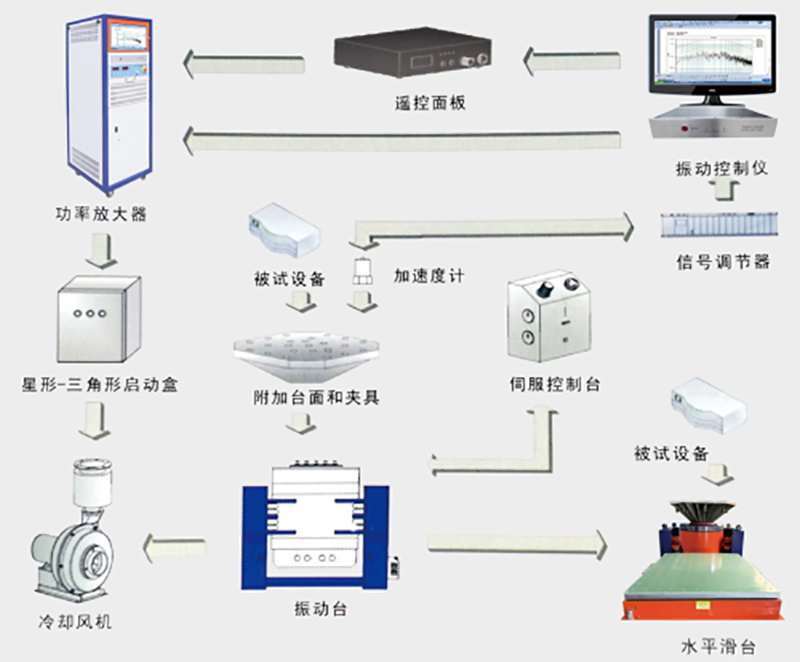

振動台係統有幾大部分組成功率放大器（簡稱功放）控製儀、振動台、附加台麵及夾具、製冷單元（有冷卻風機、水冷裝置）、傳感器、水平滑台。

二、振動台分類

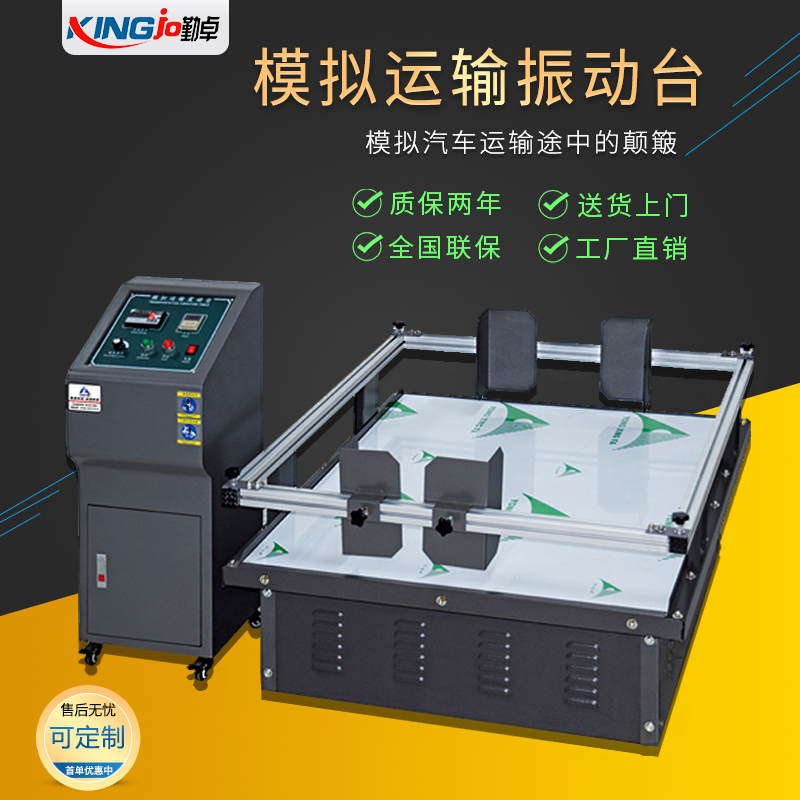

1、機械式振動台 — 原理是把機械能轉化成動能。

特點：推力大、波形差、價格低廉，適用於低頻（5hz-80hz）疲勞實驗。

機械振動試驗台頻率範圍一般為5-80hz。以zui大負載為主要規格。zui大位移一般為±3-5mm。zui大加速度一般可達10g。台麵尺寸大。一般不用配水平滑台即可作水平振動。它的噪音較大，也不能作隨機振動。常用於電子、電工、光學儀器等產品的整機振動試驗。

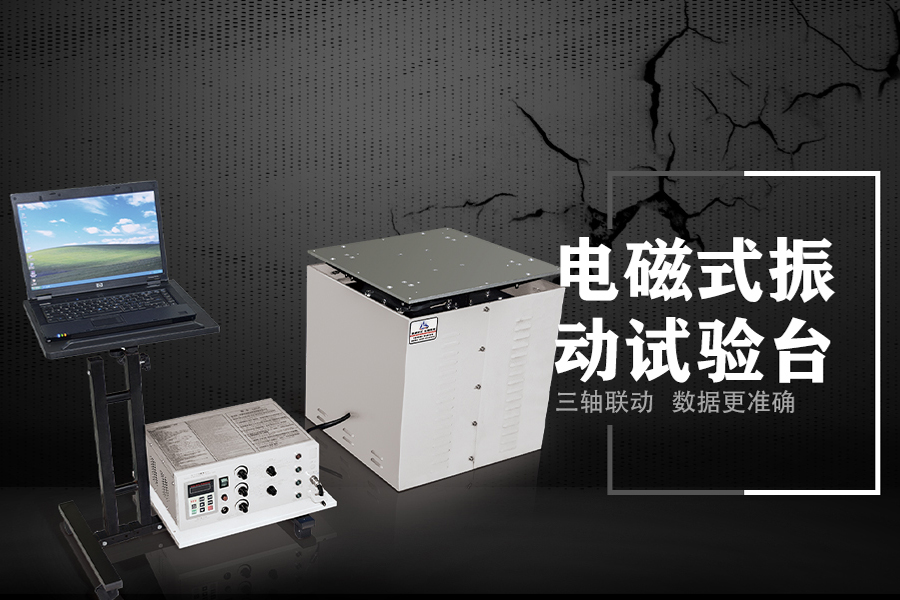

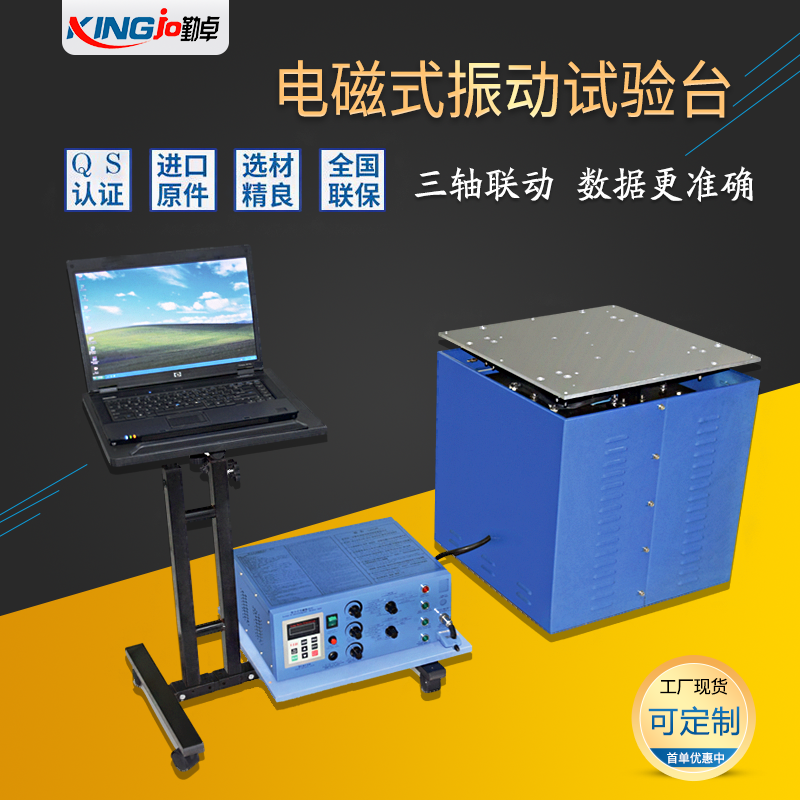

2、電動式振動台 — 原理是把電能轉換成動能。

特點：推力大，數據波形精準，振幅可調，支持頻率5-5000HZ，加速度可達100G。工作性能穩定可靠，使用、操作與維護方便，能長時間連續工作，台麵漏磁小。采用“雙磁路結構”、“自生成骨架動圈”、“直線軸承和滾輪導向”、“耳軸隔振”等現代先進技術和專用工藝，可分別完成三軸向的正弦振動試驗和寬帶隨機振動試驗，可完成經典（半正弦、梯形、後峰鋸齒）衝擊和衝擊響應譜試驗。可配置氣候箱，完成力學與氣候多環境綜合試驗。可製作風冷/水冷/及其標準振動台。並且均滿足GB/T13310-1991、GB2423、10-1995、JJG190-1997、JJG948-1999、IEC68-2-64（FC）、GJB150-86、GJB360、IEC68-2-64（FH）目前在要求較高的航空航天、電子電器、艦船、兵器、交通機車等行業使用較多。

1、液壓式振動台 — 原理是把液壓能轉換成動能。

特點：低頻（超低頻）、推力大、負載能力強、控製方便，但工作上限頻率低（一般以幾十hz到幾百hz為上限）。

液壓振動試驗台以輸出激振力為主要規格。頻率範圍一般為1-200hz。zui大位移一般為±100-200mm。zui大加速度一般可達10g。配以水平滑台可以作水平振動，配以隨機控製儀可以作隨機振動。它的噪音較大，運行成本及價格比較高。常用於汽車等產品的整車振動試驗以及建築、水利工程的地震模擬振動試驗。

二、振動台選型實例

選型最重要最基本的一個公式：f=ma

1、推力  單位是牛（N）

推力一般有振動台標稱最大推力，平常所說的多少噸台子，或者多少公斤的台子。推力的單位是牛頓（N），力的單位換算成質量單位就是噸或者千克，比如標稱80KN的振動台通常稱作8噸的台子。

2、質量 單位是千克

質量分為以下幾個可能的部分

1）試樣的質量m1

2）夾具的質量m2

3）連接頭的質量（一般是水平向試驗時需要計入）m3

4）擴展台麵的質量（水平滑台或者垂直擴展台麵的質量）m4

5）動圈的質量（這是基本是一個恒定值）m5

所以m=m1+m2+m3+m4+m5+…

3、試驗要求的最大加速度（a）單位：m/s^2或者g

換算關係：10*m/s^2=g

Grms由ASD或者PSD通過複雜的計算得到。

功率譜密度（PSD單位：g^2/Hz）

加速度譜密度（ASD 單位：(m/s^2)^2/Hz）

兩者換算關係：

1 g^2/Hz=(9.8 m/s^2)^2/Hz=96.04 m^2/s^3

4、位移，單位mm

一般振動台都會標稱比如：最大位移（p‐p）：76mm，隻要不超過這個就可以了。

5、頻率範圍，一般的電動振動台的頻率雖然標稱頻率範圍：2～2700Hz，但是實際一般工作頻率在5~2500Hz範圍，如果低於5Hz或者高於2500Hz就有可能做不了。

根據經驗：客戶給到的振動試驗條件，一般能夠給到的較多的是試樣質量（重量），最大加速度值或者Grms值ASD或PSD。這樣免费AV人体片在线观看就可以計算現有設備能否滿足相關條件，同時還要考慮瞬間超載的情況，通常這個係數為0.8。

因此f=ma就必須細化為:

f=(m1+m2+m3+m4+m5+…)a/0.8
